이중 슬라이딩 수직사출성형기

소개:

트윈 슬라이드 수직 사출 성형기는 금형 영역 내에서 교대로 미끄러지는 두 개 이상의 슬라이드를 특징으로 하는 특별한 유형의 기계입니다. 이 설계는 작업자가 성형 주기 동안 다음 작업을 동시에 수행할 수 있도록 하여 생산 효율성을 향상시킵니다.

부품을 제거하거나 외부 슬라이드에 삽입물을 배치합니다.

내부 슬라이드에 금형을 주입합니다.

사출 성형 기계 정보: 작동 방식, 유형 및 구매 가이드 2026-Oct-10
사출 성형 기계는 플라스틱 펠렛, 실리콘 또는 기타 용융 가공 가능한 화합물을 완성된 부품으로 변환합니다. 재료를 녹인 후 압력을 가해 닫힌 금형에 주입하고 부품이 냉각되는 동안 유지한 다음 금형을 열고 부품을 배출합니다. 톤수, 나사 직경, 클램핑 레이아웃 및 컨트롤러 유형은 모두 이러한 네 가지 작업을 수행하는 세부 사항입니다. 사이즈를 결정하거나 구매하는 사람에 대한 실용적인 대답은 더 짧습니다. 형체력을 부품의 투영된 영역에 맞추고, 사출 용량을 부품 무게와 러너에 맞추고, 기계 레이아웃(수직 또는 수평)을 부품을 로드, 검사...
사출 성형기 기대 수명: 일반적인 수명 및 주요 요소 2026-Sep-28
노후된 프레스를 교체하거나 새 장비에 대한 예산을 책정하는 경우 첫 번째 질문은 일반적으로 동일합니다. 사출 성형 기계가 몇 년 동안 안정적인 생산을 제공할 수 있습니까? OEM 설계 수명과 수십 년간의 현장 경험을 바탕으로 한 솔직한 대답은 10~20년 잘 관리된 프레스는 20대가 넘고, 중장비 기계는 여전히 35대가 넘습니다. 사출성형기의 기대 수명은 유지보수 엔지니어, 품질 관리자, 회계사에게 서로 다른 의미를 갖기 때문에 범위가 넓습니다. 이 가이드에서는 기계 유형별 실제 범위, 10년 또는 25년을...
사출 성형기 시동 절차: 안전한 작동을 위한 단계별 가이드 2026-Sep-22
사출 성형기 시동 절차는 안전 점검, 유압 예열, 배럴 가열, 퍼징, 그리고 기계를 냉간 및 유휴 상태에서 첫 번째 허용 가능한 부품 생산까지 가져오는 시험 발사 검증의 고정된 순서입니다. 제대로 수행되면 30~60분이 걸리고 안정적인 매개변수로 끝납니다. 부주의하게 수행되면 나사가 걸리거나 폴리머가 타거나 금형이 번쩍이거나 안전 인터록이 파손되어 작업자에게 부상을 입힐 수 있습니다. 이 가이드에서는 수행해야 하는 전체 순서, 중요한 허용 오차, 비용이 가장 많이 드는 실수를 다룹니다. 사출 성형기 시동 절차에서 다루는 내용 ...

고효율	두 개의 슬라이드가 교대로 작동하여 한 슬라이드는 금형과 제품을 외부에서 로딩 및 언로딩하고, 다른 슬라이드는 내부에서 사출 성형을 수행하므로 비생산적인 대기 시간이 단축됩니다.
높은 보안	작업자는 고온의 금형 및 움직이는 부품과의 직접적인 접촉을 피하여 기계 외부의 안전한 구역에서 작업하므로 작업 관련 부상의 위험이 크게 줄어듭니다.

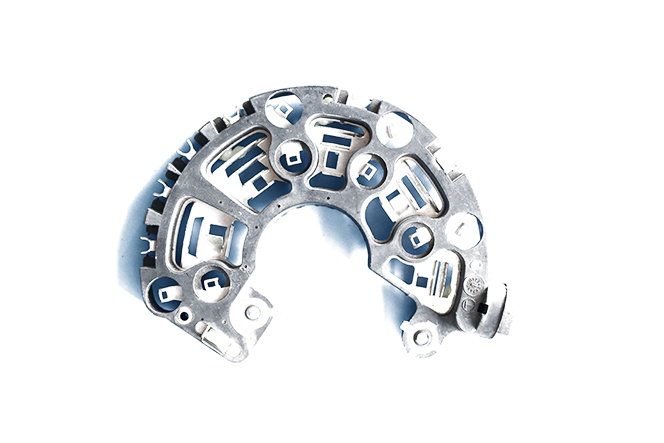

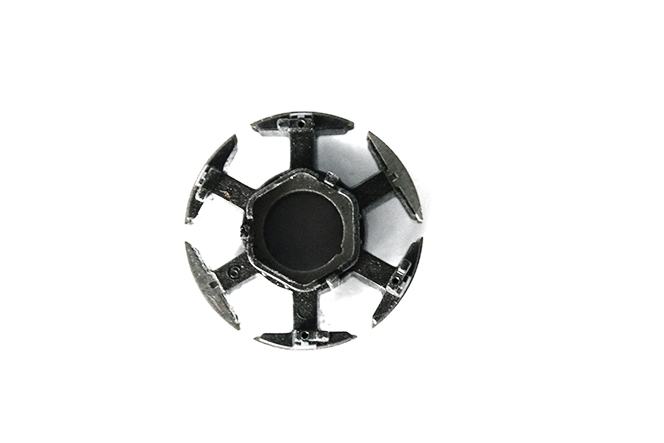

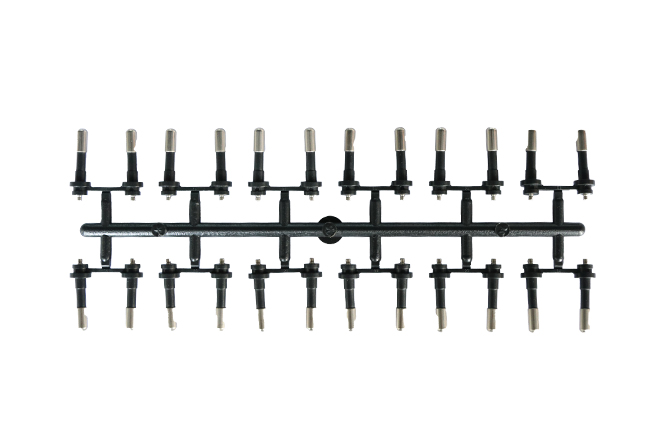

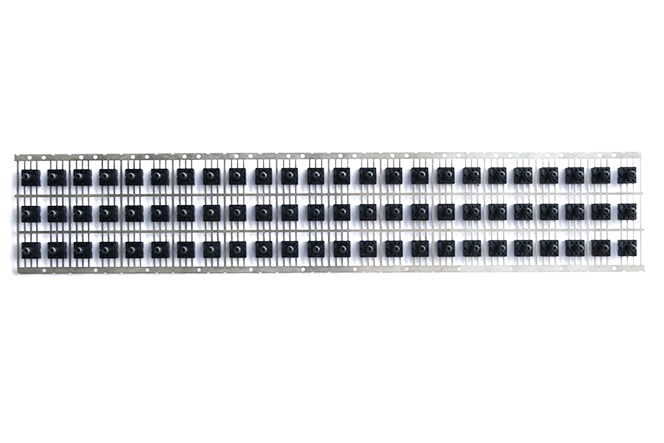

인서트 성형에 적합	이를 통해 사출 성형 사이클과 동시에 인서트(예: 금속 부품 및 전자 부품)를 금형에 정확하게 배치할 수 있어 제품의 복잡성과 기능성이 높아집니다.
공간 절약	기계는 설치 공간이 작은 수직형 설계로 생산 작업장 공간을 보다 효과적으로 활용할 수 있습니다.
높은 정밀도	기계는 안정적인 구조를 가지고 있으며 수직 클램핑 설계로 제품 치수의 정확성과 일관성을 보장합니다.

주요 적용분야	일반적인 애플리케이션 시나리오

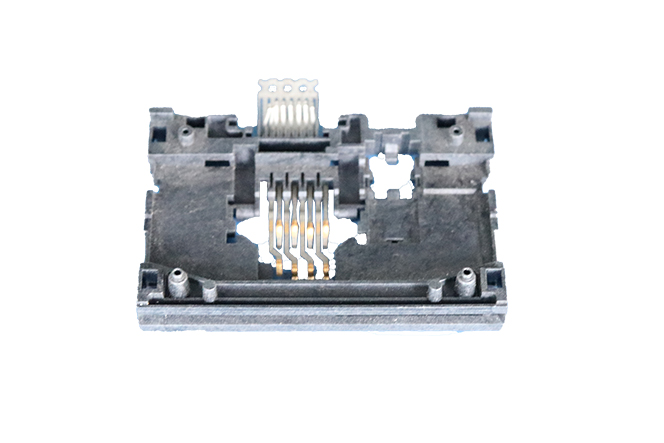

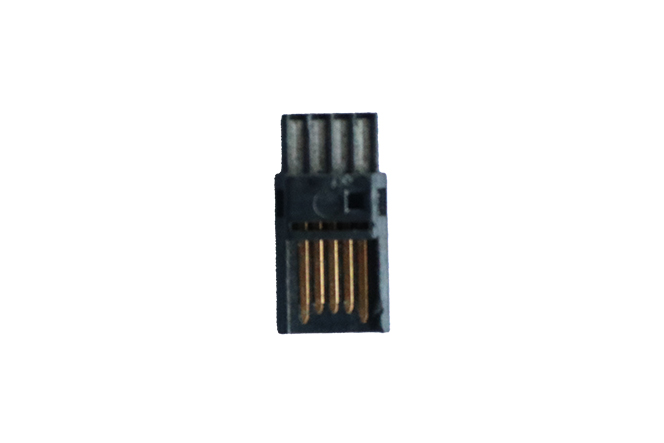

전자산업	커넥터, 센서, 휴대폰이나 컴퓨터 내부의 정밀 부품, 코일 뼈대 등 (금속 인서트와 플라스틱 부품의 정밀 결합)

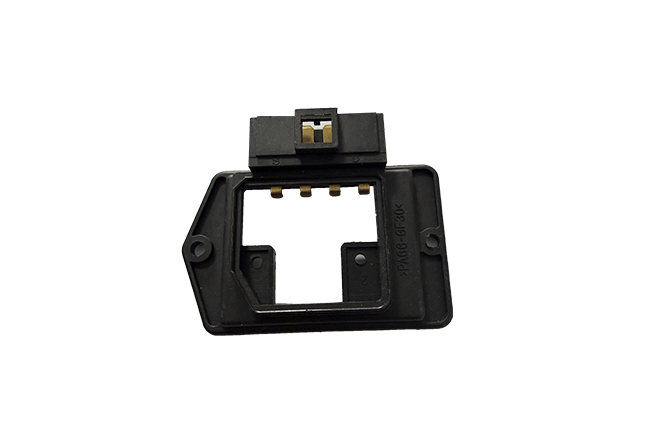

자동차 산업	자동차 커넥터, 배선 하니스 어셈블리, 다양한 센서 하우징, 제어판 버튼, 기능성 플라스틱 부품(금속 인서트와 플라스틱 결합)
의료 장비	의료용 카테터 커넥터, 주입 세트, 수술용 칼 손잡이 등(금속 바늘이나 튜브를 내장해야 함)
가전제품	전동 공구 하우징, 스위치 및 소켓, 가전 제품 제어 손잡이
산업 및 자동화	자동화 장비용 기어, 베어링, 모터 부품 및 정밀 액세서리(크기 및 내마모성에 대한 엄격한 요구 사항 적용)

품목			단위	LZ-350/LZ-350D/LZ-350-2R				LZ-450/LZ-450D/LZ-450-2R				LZ-600/LZ-600D/LZ-600-2R				LZ-800/LZ-800D/LZ-800-2R					LZ-1000/LZ-1000D/LZ-1000-2R					LZ-1200/LZ-1200D/LZ-1200-2R					LZ-1600/LZ-1600D/LZ-1600-2R				LZ-2000/LZ-2000D/LZ-2000-2R
주입 장치	나사 직경		mm	25	28		30	25	30		35	30	35		40	35	40			45	40	45			50	45	50		55		50	55		60	55	60	65
	사출압력		kg/cm2	2150	1715		1495	2150	1740		1280	2645	1945		1485	2170	1660			1313	2200	1738			1408	2200	1800		1492		2150	1777		1493	2203	1851	1252
	이론적인 샷 볼륨		cm³	49	62		70	60	85		115	99	135		175	144	188			238	200	254			314	286	353		427		392	475		565	594	707	830
	샷 무게		g	44	55		62	53	76		101	87	119		155	128	166			210	176	224			277	255	312		377		350	420		500	558	664	780
			온스	1.5	1.9		2.2	1.9	2.7		3.6	3.1	4.2		5.5	4.5	5.9			7.4	6.2	7.9			9.8	8.9	11		13.3		12.2	14.8		17.6	19.7	23.4	27.5
	주사율		cm³/초	63	80		91	63	91		125	91	125		163	125	163			206	150	190			235	190	235		284		235	284		339	284	339	397
	스크류 스트로크		mm	100				120				140				150					160					180					200				240
	나사 비율		rpm	0-350				0-350				0-350				0-350					0-350					0-350					400				400
	사출 속도		밀리미터/초	130				130				130				130					120					120					120				120
	온도구간(zone)		-	5				5				5				5					5					5					5				5
클램핑 단위	클램핑 force		톤	35				45				60				80					100					120					160				200
	개방력		톤	3.8				4.3				9.2				14					17					20					20				25
	고정 테이블	테이블 크기	mm	480*330				530*380				650*490				750*520					820*600					920*760					1060*800				1730*765
		타이바	mm	350*200				390*240				490*330				550*330					590*380					660*500					760*500				1020*455
	단일 슬라이딩 테이블 크기		mm	345*350				386*420				485*500				545*500					585*550					620*750					750*750				1000*730
	로터리 테이블	테이블 크기	mm	700				800				900				1000					1100					1300					1600				1800
		최대 금형 크기	mm	400*220				420*270				430*310				500*330					560*350					710*435					750*600				840*650
	최소 금형 두께		mm	140				160				200				250					250					300					350				400
	오프닝 스트로크		mm	180				200				200/250				250					250					300					350				400
	오프닝 일광		mm	320				360				400(고정)/450(회전)				500					500					600					700				800
전기	이젝터 힘		톤	1.5				1.5				1.5				3					3					5					6				6
	이젝터 스트로크		mm	37(고정)		100(슬라이딩,회전)		37(고정)		100(슬라이딩,회전)		37		100		50			100		50			100		50		100			50		100		100
	최대. 압력		kg/cm2	140				140				140				140					140					140					140				170
	오일탱크 용량		리터	100(고정테이블)/140(슬라이딩)/160(회전)				120(고정테이블)/160((슬라이딩,회전)				165(고정테이블)/260(슬라이딩)/290(회전)				200(고정테이블)/280(슬라이딩,회전)					310(고정테이블)/330(슬라이딩,회전)					350(고정테이블)/380(슬라이딩,회전)					480(고정테이블)/560(슬라이딩.회전)				510(고정 테이블, 슬라이딩, 회전식)
	냉각수량		리터/hr	50				50				60				80					80					80					80				80
	시스템 모터		kw	5.5				5.5				7.5				18.5					22					30					37				47
	히터		kw	4.5				5.8				6.6				8.8					11					13					16				17
	총 와트수		kw	10				11.3				14.1				27.3					33					43					53				64
기타	기계 중량		톤	1.2	1.4		1.6	1.5	1.8		3.2	2.7	2.9		3.9	2.8		3		4.7	3.7		4		7.5	5.7	6.5			8.5	7.9	8.5		11	11	12	21
	기계 크기(LWH)		m	1.760.952.18	1.870.952.27		2.151.42.3	1.91.12.5	2.11.12.6		2.31.42.6	2.21.22.8	2.41.252.85		2.71.752.6	2.11.23.1		2.41.23.2		2.81.72.9	2.31.43.0		2.51.43.1		2.741.72.9	2.61.63.5	3.01.63.6			3.12.33.3	2.91.83.8	3.31.83.9		3.42.43.3	3.1W2.0H4.7	3.2W2.2H4.9	433.4
